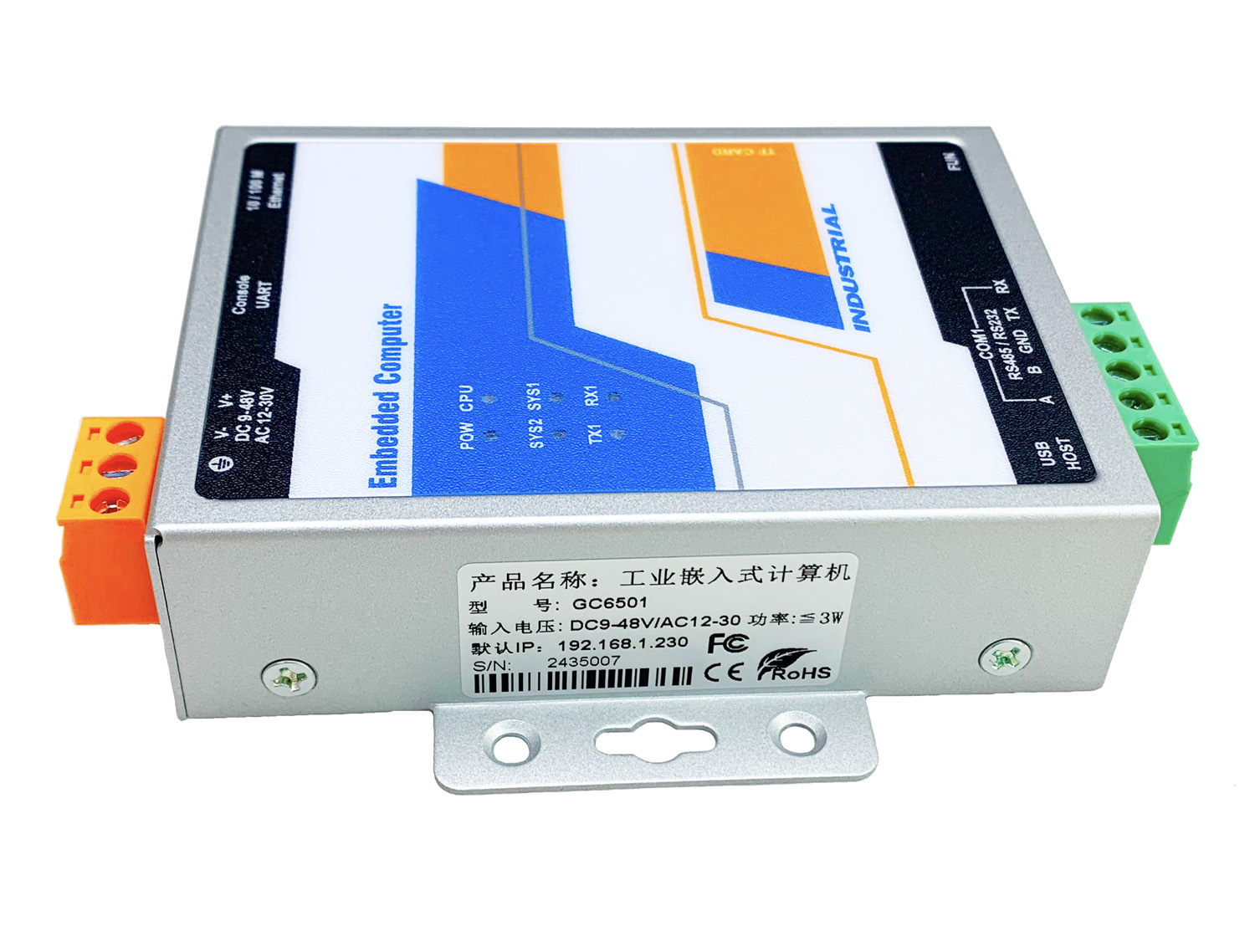

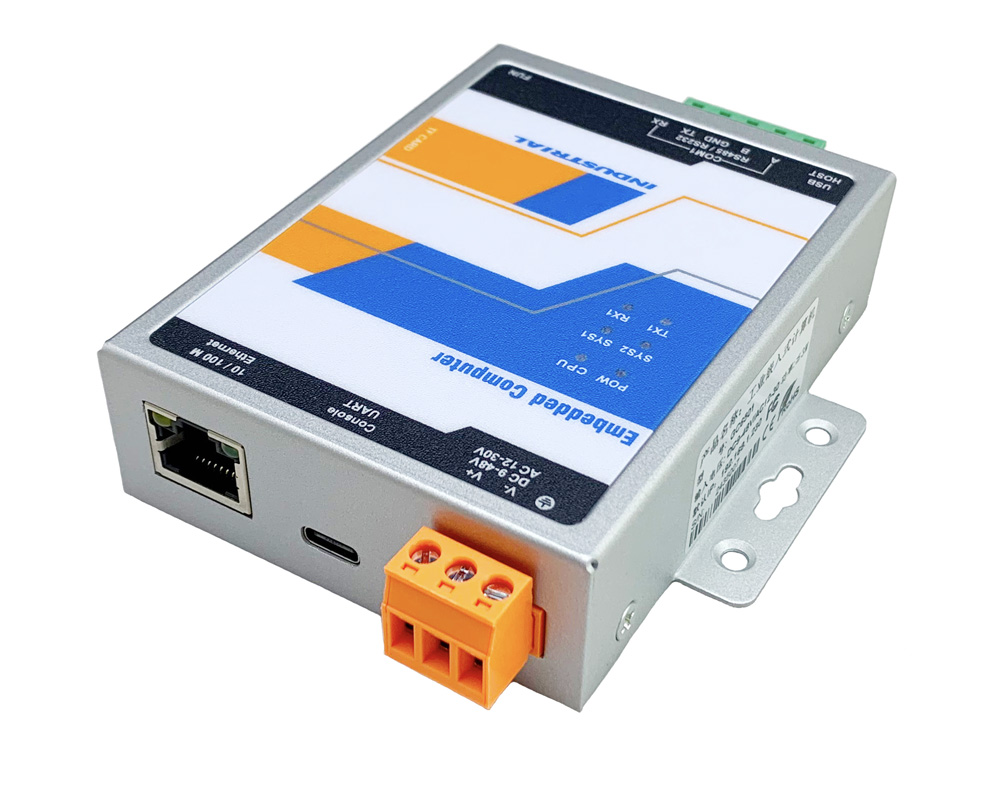

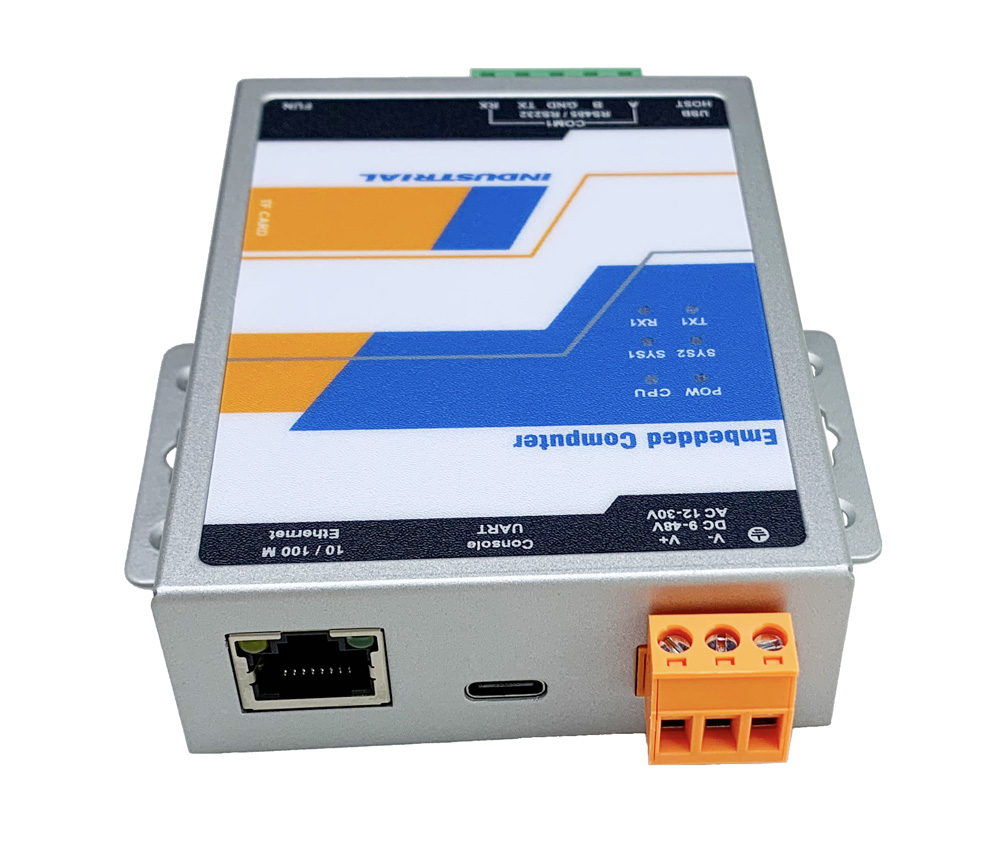

GC6501嵌入式工業計算機
產品特點
◆ ARM Cortex-A7 32位處理器 主頻1.1GHz（ARMv7-A指令集架構）
◆ 高性能64MB DDR2內存 板載256MB SLC Flash
◆ 板載1個全工業隔離RS485/RS232接口
◆ 100M/10M自適應網卡、支持AUTO MDI/MDIX
◆ 集成專用加密芯片，有效防止用戶應用程序被盜
◆ 電源輸入口與RS485接口都提供4KV抗雷防護
◆ 高效同步整流DC/DC方案，DC9～48V超寬電源輸入并支持AC12V～30V交流供電
◆ 運行嵌入式LINUX系統，底層驅動完善
產品資料
軟件特性
資料下載
產品概述
GC6501工業嵌入式計算機輸入電源采用業內領先的超寬降壓DC/DC方案，為用戶提供DC9~48V超寬壓電源輸入。采用高效率DC/DC降壓電路能有效減少發熱，整機運行溫度的下降，能進一步提升長期不斷電運行的可靠性和壽命，同時為全球節能環保，減少碳排放做出應有努力。
GC6501工業嵌入式計算機，CPU采用成熟的高性能32位處理器，內核為ARM Cortex-A7核心，ARMv7-A指令集架構。PCB設計充分考慮了電磁兼容性，為保證產品能達到工業設備要求的穩定性，整板設計采用全工業布線，充分保證高速信號的完整性和抗干擾性能。采用高品質的PCB板材，使其具備優越的穩定性。批量全自動化機器貼片生產，有效的保證了批量產品質量的一致性。
GC6501工業嵌入式計算機，支持超寬壓交直流供電輸入。電源輸入電路采用獨有的專用電路設計，能抵抗GB/T 17626.5-2019標準中最高等級4級(4KV)1.2/50uS-8/20uS組合波的雷擊測試。 多重電源防護，抗靜電、過流、防反接等保護能有效保證野外等惡劣環境下的可靠運行。
集成1個100M/10M高速自適應網卡，網卡采用三級防雷防靜電抗干擾防護，能抵抗GB/T 17626.5-2019標準中10/700uS-5/320uS組合波測試的2KV差模防護。1路RS485/RS232電路采用全電氣隔離設計，RS485電路采用三級防雷防靜電保護，支持GB/T 17626.5-2019標準中10/700uS-5/320uS組合波測試的最高等級4KV防護。
集成先進的高安全性專用加密芯片，為用戶的應用程序提供專業的加密綁定保護，使用戶的開發成果能得到可靠防盜保護。每一個機器都有唯一不可篡改物理ID號，配合用戶的應用程序進行多重加密綁定后，應用程序幾乎不可能被盜。
完全符合CE、FCC、ROHS三項認證指標，穩定的硬件設計能夠保證系統長時間正常運行不宕機。支持純硬件定時看門狗，適合無人值守7X24小時運行的應用環境。
GC6501工業嵌入式計算機運行LINUX操作系統內核版本為5.10，對外接口驅動已經集成并提供基本操作DEMO代碼，用戶只需要專注應用程序功能開發，無需關注底層驅動和硬件開發。
產品規格
產品規格
處理器：ARM Cortex-A7 32位處理器 主頻1.1GHz（ARMv7-A指令集架構）
內存：64Mbyte DDR2 高性能內存
Flash：SLC Nand Flash 板載為256MByte SLC Flash
LINUX系統版本：嵌入式LINUX 5.10操作系統
RS485接口：1個全隔離RS485接口，RS485采用三級防雷防靜電設計，支持GB/T 17626.5-2019標準中10/700uS-5/320uS組合波測試的最高等級4KV防護
RS232接口：1路全隔離RS232接口（注：與RS485為復用關系）
指示燈：6個指示燈 1個電源指示燈、1個CPU狀態指示燈、2個SYS燈（可編程）、2個串口收發指示燈，可以清晰的指示串口的數據流向情況
網絡：高性能100M/10M自適應工業網卡,支持AUTO MDI/MDIX
USB HOST：1路USB HOST 插口為標準USB A型標準USB座
TF卡接口：1個自彈式標準TF卡座
Debug UART接口：Debug UART口對外接口為Type-C座,內部集成USB轉串口芯片,方便用戶直接使用串口進行調試與維護
FUN按鍵：可編程按鍵 默認用于更新文件系統與恢復出廠默認IP
RTC時鐘：內部集成實時時鐘（RTC時鐘電源3V） 板載RTC備份電池斷電后可以運行3年以上
蜂鳴器：板載1個蜂鳴器 可用于警報或者提示發聲
電源：高性能穩壓電路支持5.08歐式端子，支持直流DC 9~48V 交流AC 12～30V輸入 電源支持反接、抗脈沖群、抗靜電等保護，電源輸入能抵抗GB/T 17626.5-2019標準中最高等級4級(4KV)1.2/50uS-8/20uS組合波的雷擊測試
功耗：主板最大功耗≤3W
外殼：外殼選用1.0mm優質鍍鋅鋼板并采用專用金屬模具沖壓成型，外觀成型精美，同時具有良好的機械強度與抗電磁干擾性能
重量：270g
尺寸：98.5mm×96mm×27mm(L×W×H) 含掛耳
溫度：-40～85℃（工作） -40～85℃（儲運）
濕度：20％～90％無凝露（工作） 15％～95％無凝露（儲運）
