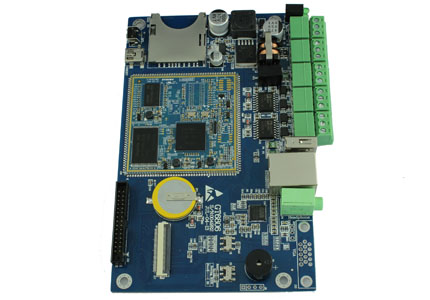

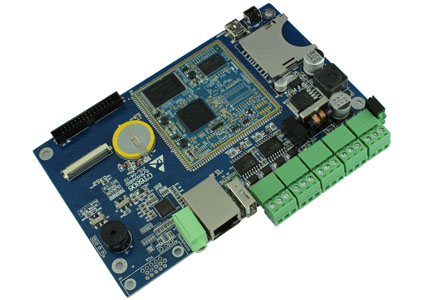

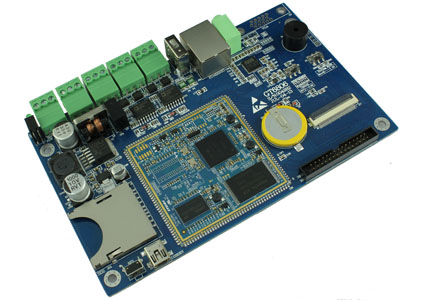

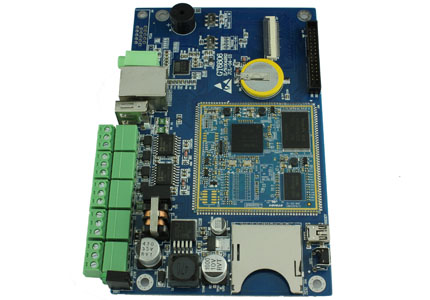

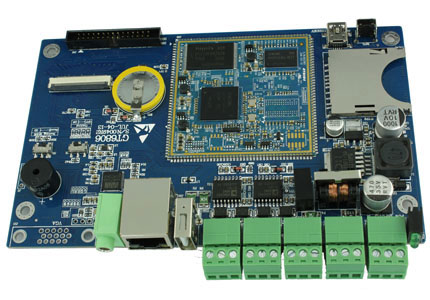

GT6806 嵌入式工控板
產品特點
◆ CPU S3C2416XH-40 ARM926EJ,主頻400M
◆ DDR2高性能內存 支持64MB/128MB 板載256MB SLC Flash
◆ 板載2個全工業隔離RS485接口
◆ 板載2個RS232串口
◆ 板載擴展聲卡WM8753、100M/10M自適應網卡
◆ 1路USB 2.0 DEVICE 1路USB 1.1 HOST
◆ 主板擴展出常用接口，提供完善的開發包，用戶只需專注應用開發
產品資料
軟件特性
資料下載
產品概述
GT6806型嵌入式工控主板，核心部分采用本公司的標準核心處理模塊GT2416 核心模塊，核心模塊采用S3C2416處理器，該處理器是三星公司推出的一款成熟高性能低成本處理器，內核為ARM926EJ核，主頻運行為400MHz,。支持DDR2內存，集成TFT液晶控制器和2D圖形加速器。核心模塊的PCB設計充分考慮了電磁兼容性，為保證核心模塊能達到工業設備需要的穩定性，整板采用8層高密度沉金工藝PCB來充分保證高速信號的完整性。專業的電路設計，充分考慮電磁兼容性和抗干擾能力，優秀的PCB LAYOUT，采用高品質的PCB板材與工藝，使其具備優越的穩定性；同時，批量全自動化機器貼片生產，有效的保證了產品品質的一致性。
GT6806工控主板,對外端口豐富,網口、聲卡、USB、LCD、SD卡、串口、RS485、GPIO等接口已經集成在主板上，能滿足一般用戶的基本需求。RS458接口為符合工業隔離要求的全隔離RS485接口。 板載24bit數字 LCD接口，用戶可以根據需求外掛不同尺寸的液晶和觸摸屏。
GT6806工控主板，適合應用于工業設備控制、電力數據采集、醫療設備、汽車智能電子設備、通訊服務器、智能家具、安防、停車場、物聯網、電子支付等高穩定性要求的行業，尤其適合應用于需要進行人機交互界面的應用。
GT6806工控板支持運行WINCE 6.0/LINUX 3.4.4等操作系統,為用戶提供SDK開發包，用戶只需要專注應用程序開發，無需關注底層驅動和硬件開發。
產品規格
處理器：Samsung S3C2416XH-40, ARM926EJ,主頻為400MHZ
內存：DDR2高性能內存 支持64MB/128MB (可選)
Flash：兼容MLC/SLC Nand Flash 板載為256MB SLC Flash
串口：集成4個高速串口 主板對外2個全隔離RS485總線接口 2個RS232
串口 支持對外4個TTL擴展串口
音頻：擴展WM8753聲卡 1個音頻輸出插口（采用標準3.5mm插口）
網絡：主板上擴展高性能100M工業網卡 支持100/10M自適應
USB DEVICE：1路USB 2.0 DEVICE 插口為標準miniUSB
USB HOST：1路USB 1.1 HOST 插口為標準USB A母接口
SD卡接口：1個自彈式標準SD卡座
LCD接口：FPC接口引出全部數據線，支持3.5寸、4.3寸、7寸、10.2寸等多種尺寸TFT彩色液晶
觸摸屏接口：支持4線電阻屏接口
RTC時鐘：內部集成實時時鐘（RTC時鐘電源3V） 板載RTC備份電池斷電后可以運行5年以上
蜂鳴器：板載1個蜂鳴器 可用于警報或者提示發聲
GPIO接口：板載1個30PIN 2.0mm IDE接口 引出常用接口和GPIO方便用戶進行擴展
電源：高性能穩壓電路，支持DC9～24V輸入 電源支持反接、抗脈沖群、抗雷、抗靜電等保護
尺寸：PCB尺寸145mm×90mm
功耗：主板最大功耗≤2.5W
PCB板：布線完全符合工業電磁兼容要求 溫度：-20～70℃（工作） -30～80℃（儲運） 濕度：20％～90％無凝露（工作） 15％～95％無凝露（儲運）
GT6806型嵌入式工控主板，核心部分采用本公司的標準核心處理模塊GT2416 核心模塊，核心模塊采用S3C2416處理器，該處理器是三星公司推出的一款成熟高性能低成本處理器，內核為ARM926EJ核，主頻運行為400MHz,。支持DDR2內存，集成TFT液晶控制器和2D圖形加速器。核心模塊的PCB設計充分考慮了電磁兼容性，為保證核心模塊能達到工業設備需要的穩定性，整板采用8層高密度沉金工藝PCB來充分保證高速信號的完整性。專業的電路設計，充分考慮電磁兼容性和抗干擾能力，優秀的PCB LAYOUT，采用高品質的PCB板材與工藝，使其具備優越的穩定性；同時，批量全自動化機器貼片生產，有效的保證了產品品質的一致性。
GT6806工控主板,對外端口豐富,網口、聲卡、USB、LCD、SD卡、串口、RS485、GPIO等接口已經集成在主板上，能滿足一般用戶的基本需求。RS458接口為符合工業隔離要求的全隔離RS485接口。 板載24bit數字 LCD接口，用戶可以根據需求外掛不同尺寸的液晶和觸摸屏。
GT6806工控主板，適合應用于工業設備控制、電力數據采集、醫療設備、汽車智能電子設備、通訊服務器、智能家具、安防、停車場、物聯網、電子支付等高穩定性要求的行業，尤其適合應用于需要進行人機交互界面的應用。
GT6806工控板支持運行WINCE 6.0/LINUX 3.4.4等操作系統,為用戶提供SDK開發包，用戶只需要專注應用程序開發，無需關注底層驅動和硬件開發。
產品規格
處理器：Samsung S3C2416XH-40, ARM926EJ,主頻為400MHZ
內存：DDR2高性能內存 支持64MB/128MB (可選)
Flash：兼容MLC/SLC Nand Flash 板載為256MB SLC Flash
串口：集成4個高速串口 主板對外2個全隔離RS485總線接口 2個RS232
串口 支持對外4個TTL擴展串口
音頻：擴展WM8753聲卡 1個音頻輸出插口（采用標準3.5mm插口）
網絡：主板上擴展高性能100M工業網卡 支持100/10M自適應
USB DEVICE：1路USB 2.0 DEVICE 插口為標準miniUSB
USB HOST：1路USB 1.1 HOST 插口為標準USB A母接口
SD卡接口：1個自彈式標準SD卡座
LCD接口：FPC接口引出全部數據線，支持3.5寸、4.3寸、7寸、10.2寸等多種尺寸TFT彩色液晶
觸摸屏接口：支持4線電阻屏接口
RTC時鐘：內部集成實時時鐘（RTC時鐘電源3V） 板載RTC備份電池斷電后可以運行5年以上
蜂鳴器：板載1個蜂鳴器 可用于警報或者提示發聲
GPIO接口：板載1個30PIN 2.0mm IDE接口 引出常用接口和GPIO方便用戶進行擴展
電源：高性能穩壓電路，支持DC9～24V輸入 電源支持反接、抗脈沖群、抗雷、抗靜電等保護
尺寸：PCB尺寸145mm×90mm
功耗：主板最大功耗≤2.5W
PCB板：布線完全符合工業電磁兼容要求 溫度：-20～70℃（工作） -30～80℃（儲運） 濕度：20％～90％無凝露（工作） 15％～95％無凝露（儲運）
| WinCE6.0 BSP軟件資源 | |
| 功能特性 | 說明 |
| DISPLAY驅動 | LCD支持多種不同尺寸的TFT液晶，支持VGA擴展輸出； |
| Touch驅動 | 支持4線電阻觸摸屏驅動 |
| 網絡 | 支持DM9000A 100/10M自適應網卡驅動 |
| sd | 支持SD/MMC/SDIO驅動 |
| IIC | 支持IIC驅動 |
| SPI | 支持高速SPI驅動 |
| 按鍵 | 支持按鍵驅動 |
| NAND | 支持SLC/MLC Nand Flash驅動 |
| UART | 支持串口驅動,4個硬件串口 |
| 聲卡 | 聲卡驅動，支持AC97和IIS，默認驅動為I2S（WM8753） |
| USB HOST | 支持USB鼠標、USB鍵盤、U盤、USB無線網卡、USB HUB等設備 |
| USB OTG | 高速USB2.0(Device)，支持與PC同步，拷貝數據，支持連接VS2005進行應用程序單步調試 |
| Linux3.4.4 BSP軟件資源 | |
| 內核 | 版本 linux 3.4.4 |
| Yaffs2 | 支持Yaffs2文件系統 |
| UART | 支持 UART驅動，4個硬件串口 |
| LCD | LCD支持多種不同尺寸的TFT液晶，支持VGA擴展輸出 |
| Touch驅動 | 支持4線電阻觸摸屏驅動 |
| SD | 支持sd卡驅動 |
| IIC | 支持IIC驅動 |
| SPI | 支持SPI驅動 |
| Nand | 支持Nand Flash(K9F2G08)驅動 |
| DM9000 | 支持DM9000驅動程序 |
| WM8753 | 支持 聲卡 WM8753驅動 |
| USB設備 | 支持 USB鼠標，鍵盤 |
| DMA | 支持DMA驅動 |
| Qtopia 2.2.0 | 圖片瀏覽器 、MediaPlayer、瀏覽器、文件管理器、終端、游戲、觸摸校正程序、插件管理器、日歷，時鐘，計算器 |
| 名稱 | 版本號 | 添加日期 | 下載 |
| GT6806嵌入式工控主板規格書(V1.1).pdf | V1.1 | 2012-9-4 | 恒天智信主站下載 |
| GT2416核心板規格書(V1.1).pdf | V1.1 | 2012-9-4 | 恒天智信主站下載 |
| GT2416 WINCE使用手冊(V1.1).pdf | V1.1 | 2012-9-4 | 恒天智信主站下載 |
| GT2416 LINUX使用手冊(V1.1).pdf | V1.1 | 2012-9-4 | 恒天智信主站下載 |
| Microsoft ActiveSync 4.5.msi | 4.5 | 2012-9-4 | 恒天智信主站下載 |
| USB Drive | 2012-9-4 | 恒天智信主站下載 | |
| IROM_Fusing_Tool.exe | 1.0.0.1 | 2012-9-4 | 恒天智信主站下載 |
| DNW.exe | V0.6C | 2012-9-4 | 恒天智信主站下載 |
| GTWinceMac.exe | 1.0.0.1 | 2012-9-4 | 恒天智信主站下載 |
| GT2416_GPIO WINCE DEMO | 1.0.0.1 | 2012-9-4 | 恒天智信主站下載 |
| WCE_TimeSynch.exe | 1.0.0.1 | 2012-9-4 | 恒天智信主站下載 |
| VC_SerialTimeSynch.exe | 1.0.0.1 | 2012-9-4 | 恒天智信主站下載 |
| GT2416_CE6_SDK.msi | 2012-9-4 | 恒天智信主站下載 | |
| arm-linux-gcc-4.3.3.tar.gz | 2012-9-4 | 恒天智信主站下載 |
