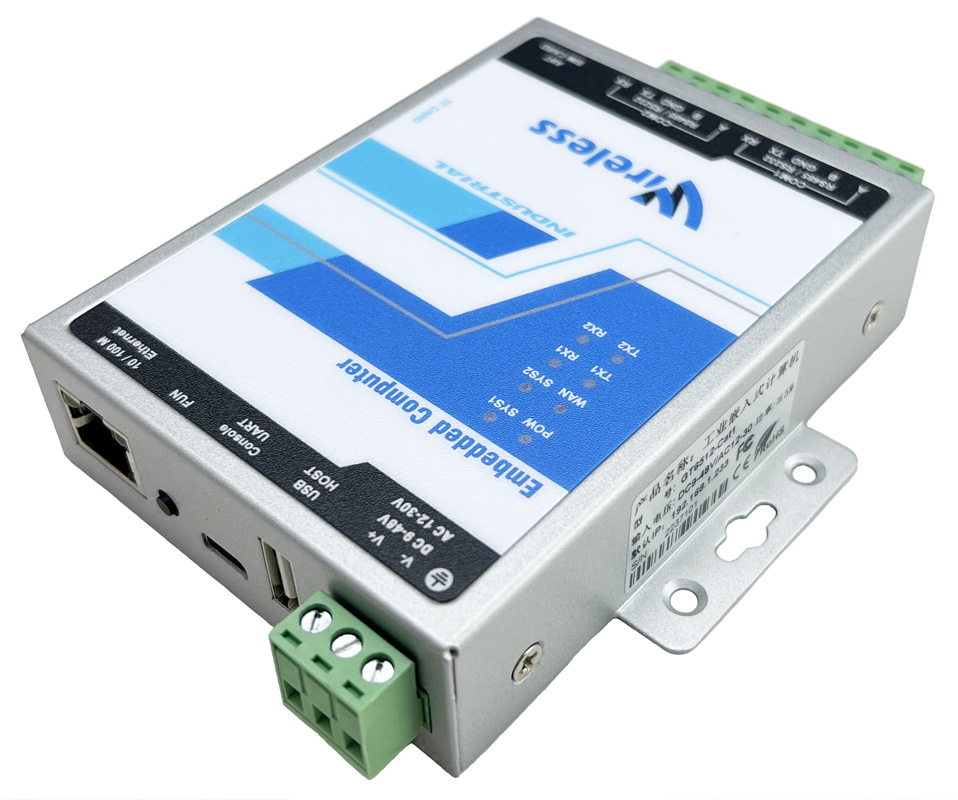

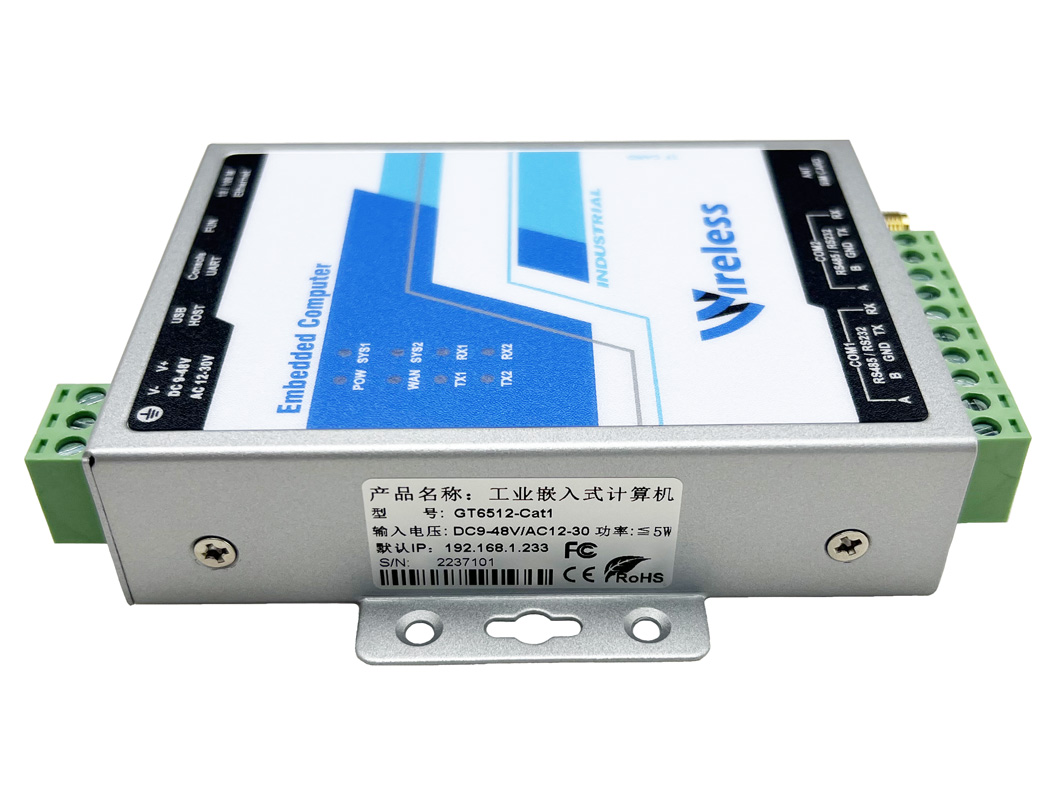

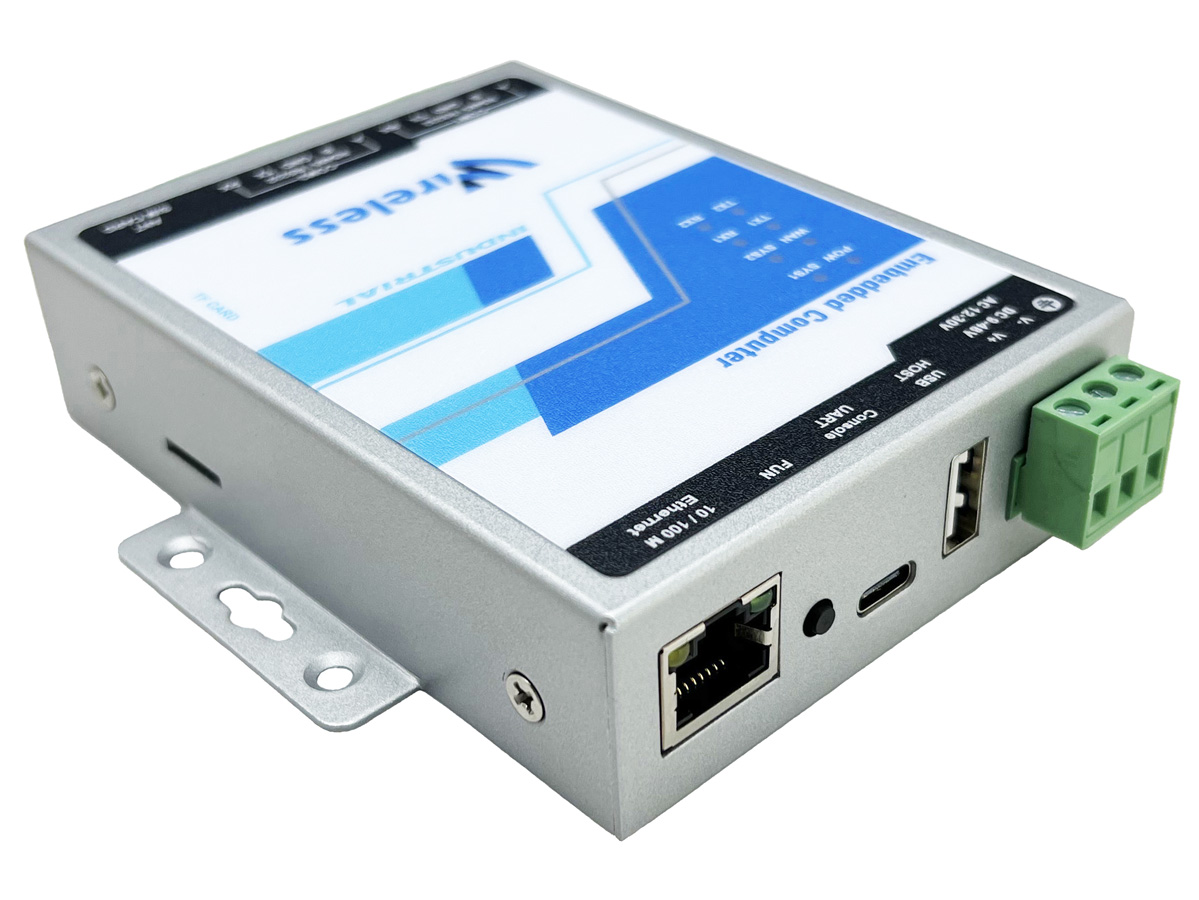

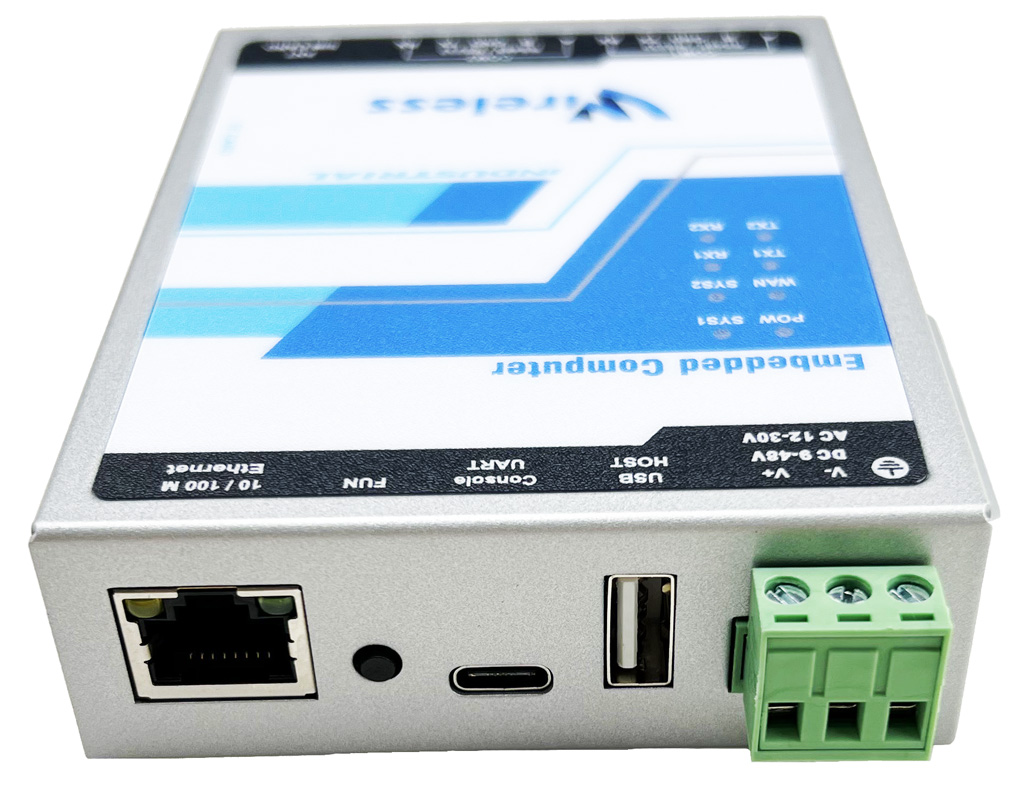

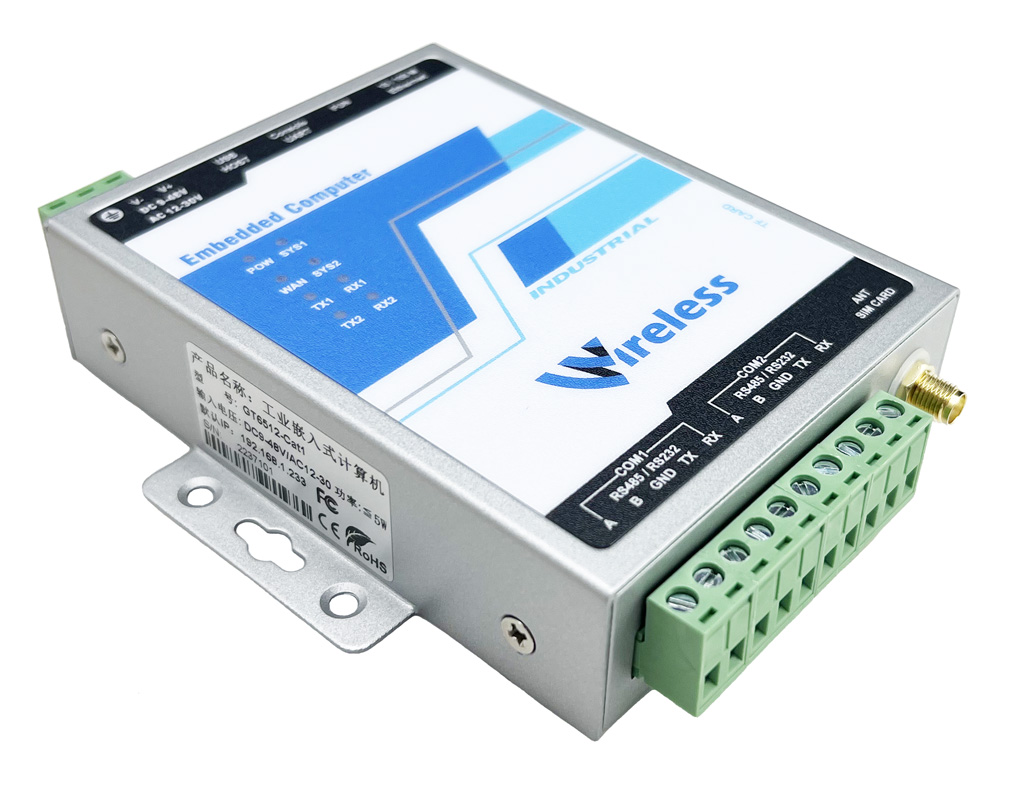

GT6512嵌入式工業計算機
產品特點
◆ CPU ARM926EJ,主頻300MHZ
◆ 高性能64MB DDR2內存 板載128MB SLC Flash
◆ 集成工業4G全網通模塊
◆ 板載2個全工業隔離RS485/RS232接口
◆ 100M/10M自適應網卡、支持AUTO MDI/MDIX
◆ 集成專用加密芯片，有效防止用戶應用程序被盜
◆ 高效同步整流DC/DC方案，DC9～48V超寬電源輸入并支持AC12V～30V交流供電
◆ 完善的底層驅動，用戶只需關注應用層開發
產品資料
軟件特性
資料下載
產品概述
處理器：ARM926EJ,主頻為300MHz
內存：64MB DDR2 高性能內存
Flash：SLC Nand Flash 板載為128MByte SLC Flash
系統：嵌入式LINUX 3.10.107操作系統
4G無線：內部集成工業4G全網通模塊，用戶可根據需求選配Cat1或者Cat4模塊
RS232接口：2路全獨立隔離RS232接口（注：與RS485為復用關系）

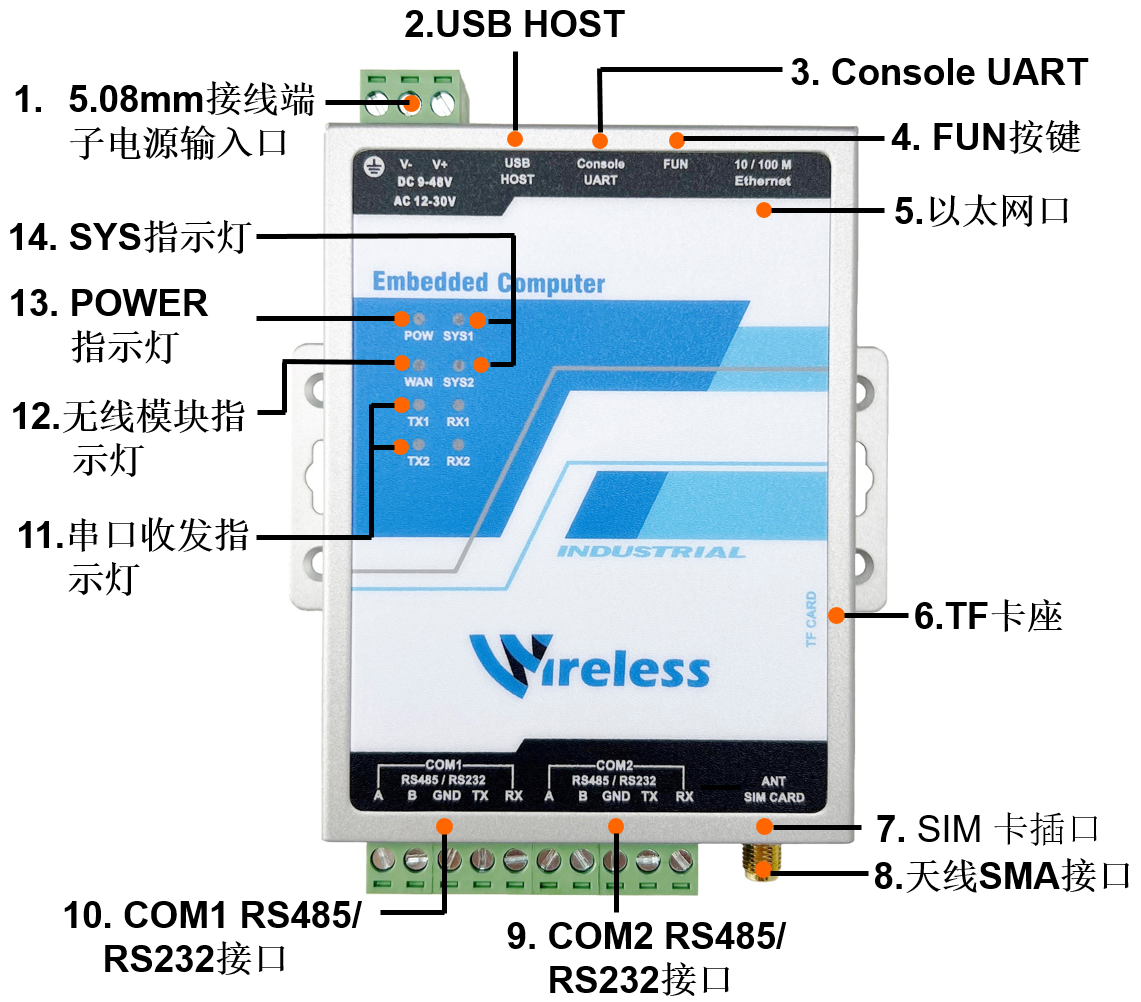

指示燈：8個指示燈 1個電源燈、2個SYS燈（可編程）、1個無線模塊指示燈、4個串口收發指示燈，可以清晰的指示串口的數據流向情況
網絡：高性能100M/10M自適應工業網卡,支持AUTO MDI/MDIX
USB HOST：1路USB HOST 插口為標準USB A型標準USB座
TF卡接口：1個自彈式標準TF卡座
Debug UART接口：Debug UART口對外接口為Type-C座,內部集成USB轉串口芯片,方便用戶直接使用串口進行調試與維護
FUN按鍵：可編程按鍵 默認用于更新文件系統與恢復出廠默認IP
RTC時鐘：內部集成實時時鐘（RTC時鐘電源3V） 板載RTC備份電池斷電后可以運行3年以上
蜂鳴器：板載1個蜂鳴器 可用于警報或者提示發聲
功耗：主板最大功耗≤5W
外殼：外殼選用1.0mm優質鍍鋅鋼板并采用高精度專用金屬模具沖壓成型，外觀成型精美，表面工藝采用兩次噴涂防護處理，再加上本體材質采用鍍鋅防銹鋼板，外殼鋼板表面有三層有效防護。可以為產品提供極好的防銹防腐蝕保護，能滿足用戶更為惡劣應用環境，同時具有更優秀的外觀和金屬質感。用戶可以選用掛耳與加裝導軌卡扣兩種安裝方式。
重量：340g
尺寸：108.7mm×103mm×27mm(L×W×H) 含掛耳
溫度：-40～85℃（工作） -40～85℃（儲運）
濕度：20％～90％無凝露（工作） 15％～95％無凝露（儲運）
GT6512工業嵌入式計算機全新升級版，對外2個RS485接口全部采用完全獨立隔離電源設計，每一個對外RS485接口都和其它RS485接口完全電氣隔離。采用獨立隔離電源設計后，可以有效減少復雜電磁干擾環境下，對RS485總線的串擾問題，從而提高整個系統通訊的可靠性。
GT6512內部集成可靠的工業4G全網通模塊，配合高效穩定的電源供應方案，為4G全網通模塊長期掛網運行提供有效保障。同時機器內部也集成完善的異?；謴吞幚黼娐?，可以有效解決用戶在無人值守應用中需要實現的故障自恢復功能。
GT6512工業嵌入式計算機，CPU采用成熟的高性能工業處理器，內核為ARM926EJ核。PCB設計充分考慮了電磁兼容性，為保證產品能達到工業設備需要的穩定性，整板設計采用全工業布線，充分保證高速信號的完整性。采用高品質的PCB板材，使其具備優越的穩定性。同時，批量全自動化機器貼片生產，有效的保證了批量產品質量的一致性。
電源輸入設計采用業內領先的超寬降壓DC/DC方案，為用戶提供DC9~48V超寬壓電源輸入并支持交流供電。采用的同步整流降壓技術能保持高效率并有效減少發熱，整機運行溫度的下降，能進一步提升長期不斷電運行的可靠性和壽命，同時為全球節能環保，減少碳排放做出應有努力。電源輸入電路采用獨有的專用電路設計，能抵抗GB/T 17626.5-2008標準中最高等級4級 (4KV)8/20uS的雷擊測試。多重電源防護，抗靜電、過流、防反接等保護能有效保證野外等惡劣環境下的可靠運行。
集成1個100M/10M高速自適應網卡，網卡采用雙級防雷防靜電保護，能抵抗2KV雷擊。2路RS485/RS232電路采用全電氣隔離設計，RS485電路采用三級防雷防靜電保護，支持GB/T 17626.5-2008標準中10/700uS測試的最高等級4KV防護。
集成先進的高安全性專用加密芯片，為用戶的應用程序提供專業的加密綁定保護，使用戶的開發成果能得到可靠防盜保護。每一個機器都有唯一不可篡改ID號，配合用戶的應用程序進行多重加密綁定后，應用程序幾乎不可能被盜。
穩定的硬件設計能保證系統長時間正常運行，支持純硬件定時看門狗，適合無人值守7X24小時運行的應用環境。
GT6512工業嵌入式計算機運行LINUX操作系統內核版本為3.10.107，對外接口驅動已經集成并提供基本操作DEMO代碼，用戶只需要專注應用程序功能開發，無需關注底層驅動和硬件開發。
產品規格
處理器：ARM926EJ,主頻為300MHz
內存：64MB DDR2 高性能內存
Flash：SLC Nand Flash 板載為128MByte SLC Flash
系統：嵌入式LINUX 3.10.107操作系統
4G無線：內部集成工業4G全網通模塊，用戶可根據需求選配Cat1或者Cat4模塊

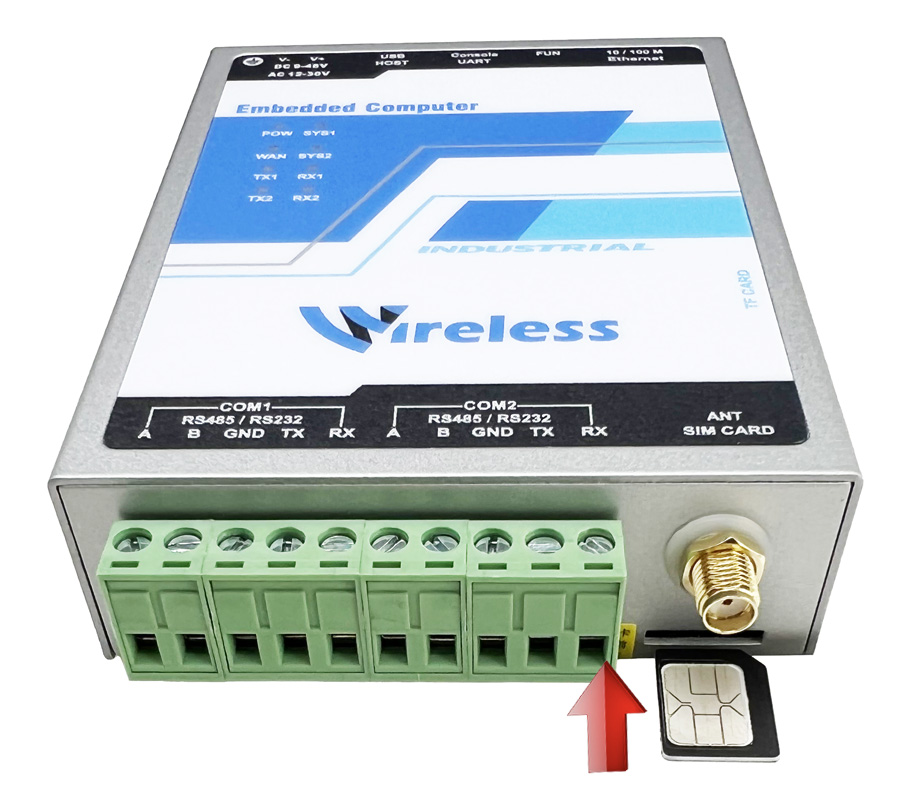

SIM卡接口：支持SIM卡類型為：標準SIM卡12mm*15mm（Micro SIM卡 小卡）
SMA天線接口：標準SMA母頭接口，用于連接外置天線或者射頻饋線
RS485接口：2個全獨立隔離RS485接口，RS485采用三級防雷防靜電設計，支持4KV雷擊防護RS232接口：2路全獨立隔離RS232接口（注：與RS485為復用關系）
指示燈：8個指示燈 1個電源燈、2個SYS燈（可編程）、1個無線模塊指示燈、4個串口收發指示燈，可以清晰的指示串口的數據流向情況
網絡：高性能100M/10M自適應工業網卡,支持AUTO MDI/MDIX
USB HOST：1路USB HOST 插口為標準USB A型標準USB座
TF卡接口：1個自彈式標準TF卡座
Debug UART接口：Debug UART口對外接口為Type-C座,內部集成USB轉串口芯片,方便用戶直接使用串口進行調試與維護
FUN按鍵：可編程按鍵 默認用于更新文件系統與恢復出廠默認IP
RTC時鐘：內部集成實時時鐘（RTC時鐘電源3V） 板載RTC備份電池斷電后可以運行3年以上
蜂鳴器：板載1個蜂鳴器 可用于警報或者提示發聲
加密芯片：內置一個專用加密芯片，為用戶的應用程序提供專業的加密防護。同時每一個機器都有唯一不可篡改ID號，配合用戶的應用程序進行加密綁定后，可以有效防止用戶的應用程序被盜
電源：電源采用業內領先的超寬降壓DC/DC方案，電源支持（直流）DC 9V～48V、（交流）AC 12V～30V寬壓輸入。采用的同步整流降壓技術能保持高效率并有效減少發熱，電源支持反接、防雷、抗脈沖群、抗靜電等保護，電源輸入端口能抵御GB/T 17626.5-2008標準4級(4KV)8/20uS雷擊測試功耗：主板最大功耗≤5W

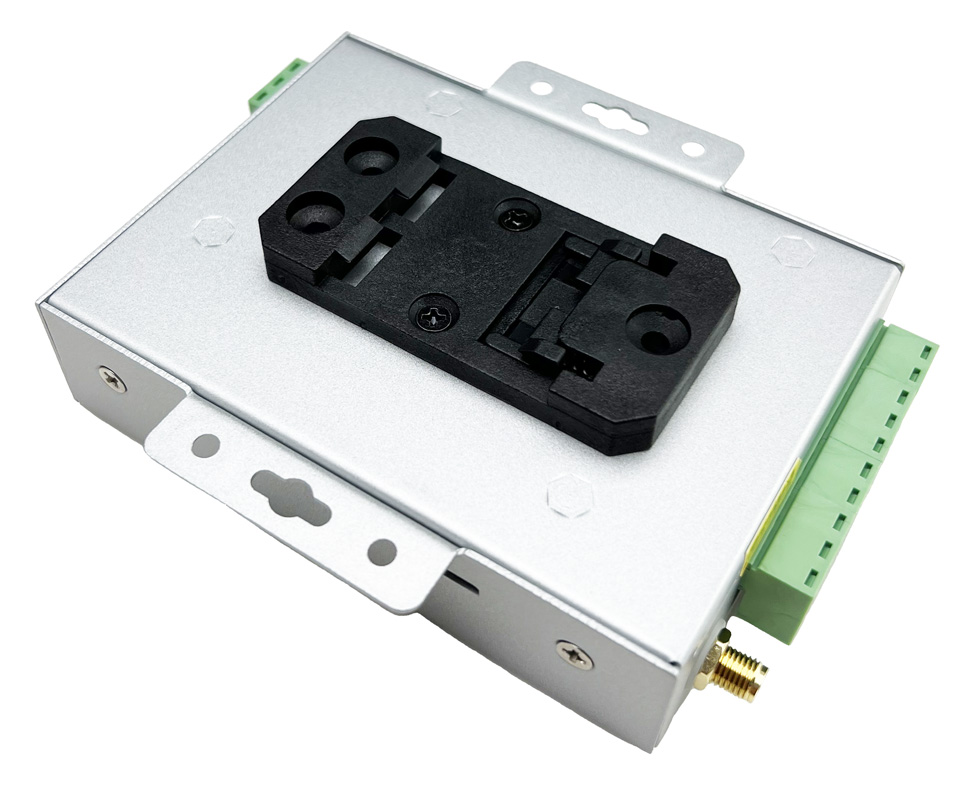

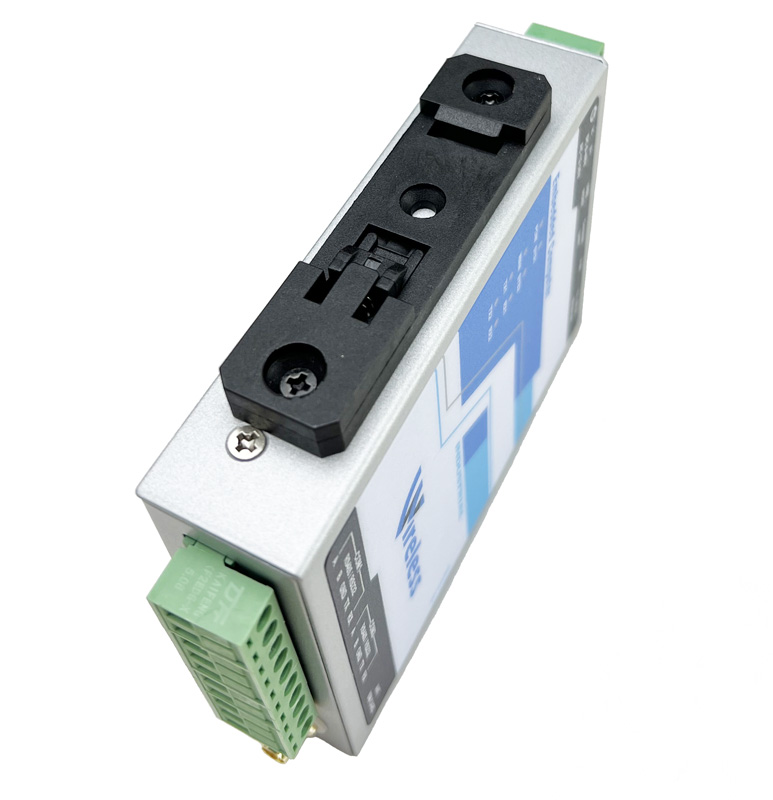

外殼：外殼選用1.0mm優質鍍鋅鋼板并采用高精度專用金屬模具沖壓成型，外觀成型精美，表面工藝采用兩次噴涂防護處理，再加上本體材質采用鍍鋅防銹鋼板，外殼鋼板表面有三層有效防護。可以為產品提供極好的防銹防腐蝕保護，能滿足用戶更為惡劣應用環境，同時具有更優秀的外觀和金屬質感。用戶可以選用掛耳與加裝導軌卡扣兩種安裝方式。
重量：340g
尺寸：108.7mm×103mm×27mm(L×W×H) 含掛耳
溫度：-40～85℃（工作） -40～85℃（儲運）
濕度：20％～90％無凝露（工作） 15％～95％無凝露（儲運）
